Relevé laser-scanner et modèle 3D texturé : Bourgeoisie de Sion (Suisse)

Contexte

La ville de Sion en Suisse est divisée en deux : d’un côté la commune municipale, de l’autre la cité médiévale. Le bourg médiéval géré par « La Bourgeoisie », une corporation de droit public, est particulièrement bien conservé. On y trouve notamment le Château de la Majorie, l’Hôtel de ville, la maison Supersaxo, le casino abritant le parlement cantonal, la Cathédrale Notre-Dame de Sion, la Maison du Chapitre, l’Église Saint-Théodule… Un patrimoine riche !

En partenariat avec Géomètres Centre SA.

Problématique

Il n’existe aucune donnée technique fiable sur les salles Bourgeoisie et Supersaxo, deux pièces à caractère historique de la « Bourgeoisie de Sion ». Le service des bâtiments, monuments et archéologie, protection des biens culturels de la commune de Sion, souhaiterait en obtenir afin de communiquer plus aisément autour de ces joyaux architecturaux.

Données du projet

• Deux salles historiques de la commune de Sion en Suisse
• Site scanné en haute densité : 1 point tous les cm

Objectif

• Obtenir des données techniques fiables sur les deux salles
• Créer des films d’animation à des fins de communication

Besoin exprimé

• Un modèle 3D par pièce au format AutoCAD

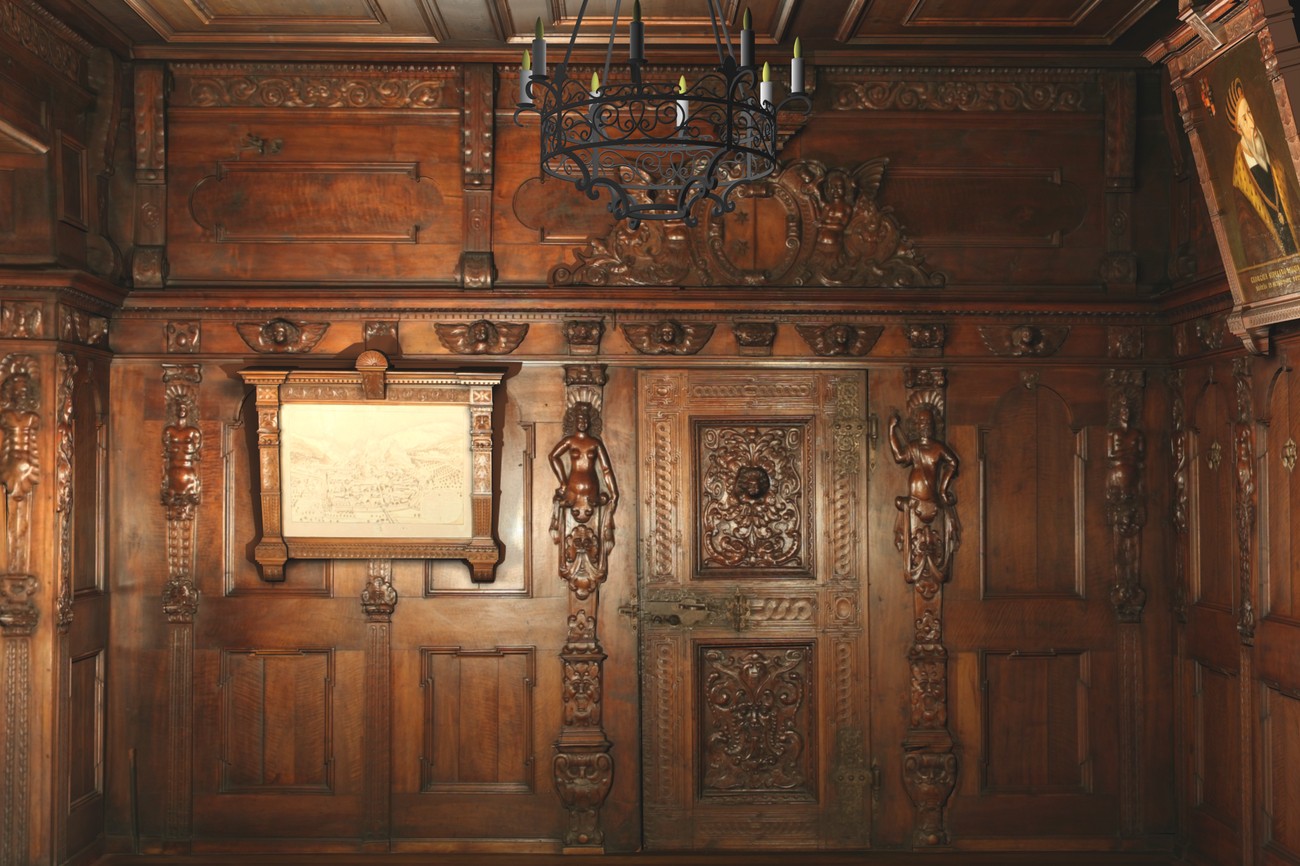

• Un modèle 3D texturés par pièce sous 3ds Max
• Un film d’animation par pièce

Contraintes

• Précision requise : 2 cm
• Salle exiguë et très peu éclairée

Nos Réponses

Grâce à un relevé laser-scanner et photogrammétrique nous avons répondu aux différentes attentes. Le relevé laser-scanner a permis de constituer une archive 3D complète de la géométrie des deux salles (précision de l’ordre de 5 mm). La photogrammétrie nous quant à elle, permis de positionner les textures avec une précision du même acabit du fait des calculs réalisés sous ImgSurveyor (logiciel spécifique développé par TPLM-3D).

Le processus de modélisation 3D a ainsi abouti à une précision finale de l’ordre de 2 cm.

Les données fournies à notre client répondent donc parfaitement aux deux missions assignées :

• Précision du modèle 3D sur AutoCad. La modélisation s’appuie intégralement sur le nuage de point précis à 5 mm ; les pertes de précision provenant principalement de caricatures effectuées afin de gagner en légèreté (12Mo par pièce pour le modèle 3D final).

• Réalisation de films d’animation sous 3ds Max (le standard du marché pour ce type de travail). Nos données peuvent ainsi être retravaillées sans difficultés par une société spécialisée.

Livrables

• Modélisation 3D des deux pièces au format dwg
